直讀光譜儀可以快速分析黑色金屬及有色金屬的成份，并且操作簡便，在多個領(lǐng)域被廣泛應(yīng)用。直讀光譜儀磨樣前黑色金屬類樣品如何處理，讓小編來為大家詳細(xì)解說下。
Tip1.首先我們把磨樣機(jī)旋轉(zhuǎn)開關(guān)打開，一般來說向左旋轉(zhuǎn)是低速，向右邊則是高速，我們通常是右旋操作，砂輪逆時針旋轉(zhuǎn)。
Tip2.操作者必須佩戴防塵口罩，站在光譜磨樣機(jī)右側(cè)前方，把樣品放到磨樣機(jī)的孔內(nèi)，注意要順著樣品的原紋路方向打磨，手上要穩(wěn)住。如下圖示例
樣品放到磨樣機(jī)的孔內(nèi)示例
如果處理的樣品凹坑較深，打磨過程中稍用力往下按住樣品并左右水平移動樣品，用力要均勻，否則表面容易氧化，每次磨2-3秒時間，拿起樣品觀察打磨情況，這樣樣品充分散熱，能夠避免連續(xù)長時間磨樣導(dǎo)致高熱量下的氧化反應(yīng)。另外樣品打磨后，最好盡快分析，放置過長時間會造成樣品表面氧化，對分析結(jié)果會有影響。
需要注意的是，磨樣機(jī)砂輪片轉(zhuǎn)速較高，操作過程比較危險，操作者不可戴手套操作，打磨完成后，斷開電源，將旋轉(zhuǎn)開關(guān)轉(zhuǎn)到中間的位置，機(jī)器還沒完全停止不能把手伸進(jìn)磨樣孔中！
Tip3.樣品打磨后需將表面清潔平整，無裂紋、砂眼等缺陷，紋路方向保持一致，打磨方向和樣品本身的紋路一樣，如不按同一方向打磨，有可能在打磨過程中使待測樣品發(fā)生轉(zhuǎn)晶，會對測定結(jié)果有影響。見下圖。
注意：不要用手觸摸打磨后的表面，被測點(diǎn)不能有手印、銹跡、油污、裂紋、砂眼。

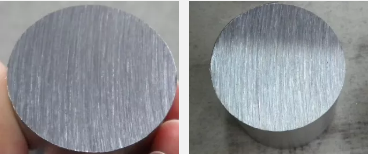

打磨后的表面如圖
Tip4.樣品表面凹坑深度不能超過2mm，表面紋路不粗糙，見下圖1。同一個磨制的紋理深淺程度，都會對分析結(jié)果有不同程度的影響。如果表面紋路粗糙，深度較深，則砂輪片需要更換，重新打磨。打磨完垂直拿起樣品，以免造成樣品邊緣紋路傾斜，見圖2。

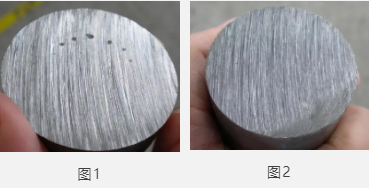

樣品表面示例
Tip5.當(dāng)樣品是純鐵（RE12）時打磨前換新的砂輪片先打磨，以免含量受別的樣品干擾。條件允許的情況下，可采取車床加工此類純物質(zhì)樣品。
Tip6.更換砂輪片時，要鎖緊螺釘。
Tip7.磨樣品過程很難握住厚度相對較薄的樣品，可以在樣品表面焊一個把手。
Tip8.磨樣間要定期用吸塵器清理灰塵。
注意：取樣要確保爐內(nèi)各元素分布均勻，取樣位置要有代表性；鑄鐵樣品必須進(jìn)行白口化才能用直讀光譜儀分析，鑄鐵取樣模具見下圖。

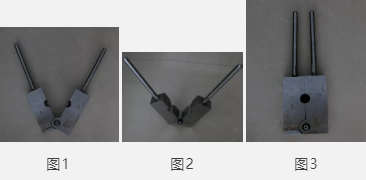

鑄鐵取樣模具
