1、最近，鋼樣激發(fā)后的激發(fā)點處老是黑黑的一圈，除了氬氣可能不純之外，還有什么別的可能嗎？
答：
(1)當直讀光譜儀氬氣的火花臺出口管路堵塞可能會導致該現(xiàn)象.
(2)當直讀光譜儀火花臺可能需要清理，特別是排放廢氣的管子。另外一種可能是火花臺蓋板不平漏氣所致。
(3)正常的激發(fā)點子應該是：中間是銀白色金屬光澤有金屬蒸發(fā)后的留下的凹凸不平的小麻點，周圍有一圈黑色燃燒后留下的黑色灰渣，不太大，用手或者東西可以擦掉。如果氬氣純度不好或者試樣結(jié)構(gòu)不好通常是中間金屬蒸發(fā)留下的那片蒸發(fā)斑比正常偏小，燃燒后黑圈比正常的小，黑度低。通常黑圈的黑度和大小與材料有關，一般碳含量高的中低合金鋼黑圈顏色相對深。但是鑄鐵材料不一定黑圈顏色深，甚至沒有黑圈。如果黑圈顏色偏深，而且擴大，成擴散狀也可能是試樣不平整或者放置試樣的時候半邊漏氣。還有如果激發(fā)的條件發(fā)生變化也可能使激發(fā)后點子的顏色異常。激發(fā)能量大時黑度可能較大。?

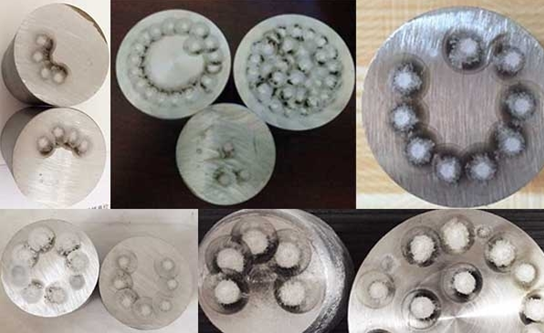

光譜儀標樣激發(fā)點圖
2、光譜的標準曲線如何做？一般隔多久做標準化分析？
答:
(1)曲線是用很多標樣進行繪制的。
(2)可根據(jù)儀器穩(wěn)定性和偏差要求的高低來靈活定。每天200個樣品，一周需要做一次，不包含換氣、做儀器維護等。
(3)初次做工作曲線要在廠家的指導完成，制作過程比較簡單。標準化沒有具體的時間，主要根據(jù)你的光譜儀的穩(wěn)定情況來說，你可以通過數(shù)據(jù)來看。有以下情況之一就要做：
①換氬氣；
②清理激發(fā)臺；
③更換電極；
④擦拭透鏡或石英窗；
⑤偶遇長時間停電。
?
答：
碳和錳都是燒損元素，長時間保溫或熔煉就會減少。建議出爐前添加適量的錳鐵和生鐵來彌補。
4、銑床對試樣表面進行銑和用磨樣機磨有什么區(qū)別？
答：
(1)用銑床對試樣表面進行銑，加工出來的表面好，無污染。
用磨樣機磨的話由于砂帶的材料一般是用氧化鋁或硅化物做的，對分析鋁合金元素、硅等元素有影響，而且新舊砂帶磨制的同一試樣的紋理深淺，都對分析結(jié)果有不同程度的影響。
(2)從技術(shù)方面考慮：
A、存在樣品污染的問題，但是可以用特殊材料的砂帶，如氧化鋯材料。
B、磨樣機磨制出來的樣品，確實存在新舊砂帶磨制紋路深淺不一的缺點，而且更換頻繁，無謂的耗費時間。
C、磨樣機維修簡單，銑床維修相對麻煩。
(3)從經(jīng)濟角度考慮：
砂帶磨樣機的成本很低，相比之下銑床的成本要高得多。
5、小線材光譜分析怎么做，如何準確，代何種標樣?
答：

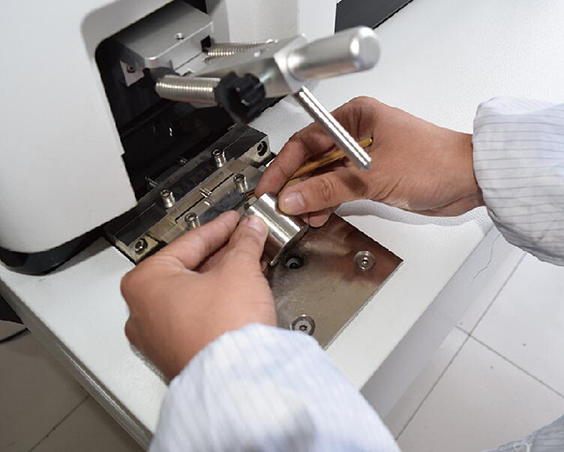

(1)使用小樣品夾具?？梢宰灾瓶貥?。
(2)用壓樣機壓扁,之后將表面磨光滑即可,免夾具。
?? ?
